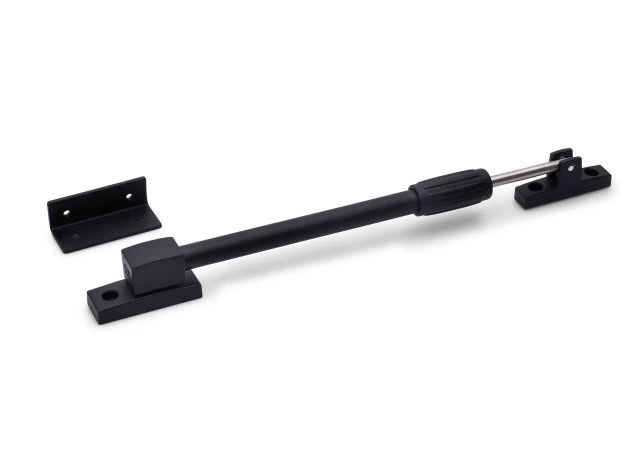

Raamuitzetter telescopisch - Staal Zwart - Lengte 525-845mm

Raamuitzetter telescopisch - Staal Zwart - Lengte 525-845mm

Deze telescopische raamuitzetter kan voor zowel naar binnen- als naar buitendraaiende ramen en deuren worden toegepast. Door de telescopische werking kan de raamuitzetter vast worden gezet op de gewenste openingsafstand, zodat deze niet vrij kan bewegen en bestand is tegen wind (storm uitgesloten).

Technische specificaties

• Lengte (L): 545-845mm
• Breedte (B): 24mm
• Afstand schroefgaten (C): 45mm
• Lengte opzetstukken (A): 70mm
• Breedte opzetstuk raam (D): 15mm

Wat krijg je geleverd?

• 1 raamuitzetter
• Hoekplaatje (voor montage bij binnendraaiende ramen)
• Montageschroeven
• Montagehandleiding

Montage

Door het meegeleverde hoekplaatje kan deze raamuitzetter voor zowel naar binnen- als naar buitendraaiende ramen gebruik worden.

Montage voor naar buitendraaiende ramen

• Plaats de raamvoet op minimaal 335mm gemeten vanuit de hoek van het kozijn met de scharnierzijde, en op 25mm afstand gemeten vanaf het kozijn.
  Let op: zorg dat de raamuitzetter evenwijdig aan het gesloten raam loopt.
• Markeer de schroefgaten van de raamvoet op het raam
• Boor de gaten voor met de houtboor van Ø3mm (maximaal 15mm diep).
• Schroef de raamvoet vast op het raam met de meegeleverde 4x25mm schroeven.
• Plaats de kozijnvoet op het kozijn op maximaal 35mm, gemeten vanuit de hoek van het kozijn met de scharnierzijde, en op 25mm gemeten vanaf het kozijn.
• Markeer de schroefgaten van de kozijnvoet op het kozijn.
• Boor de gaten voor met de houtboor van Ø3mm (maximaal 25mm diep).
• Schroef de kozijnvoet vast op het kozijn met de meegeleverde 4x32mm schroeven.

Montage voor naar binnendraaiende ramen

• Schroef de L-vormige montagehoek vast op de voet van de raamuitzetter met de twee bijgeleverde metalen schroeven.
• Markeer de schroefgaten van de L-vormige montagehoek op het raam op 35mm vanuit het kozijn.
• Let op: zorg ervoor dat de raamvoet vrij kan draaien.
• Boor de gaten voor met de Ø3mm houtboor (maximaal 15mm diep).
• Let op: zorg dat de raamuitzetter evenwijdig aan het gesloten raam loopt.
• Plaats de kozijnvoet op het kozijn op minimaal 335mm gemeten vanuit de hoek van het kozijn met de scharnierzijde, en op 25mm vanaf de onderkant van het raam.
• Markeer de schroefgaten van de kozijnvoet op het kozijn.
• Boor de gaten voor met de Ø3mm houtboor (maximaal 25mm diep).
• Schroef de kozijnvoet vast op het kozijn met de meegeleverde 4x32mm houtschroeven.
• Schroef de L-vormige raamvoet vast op het raam met de meegeleverde 4x25mm houtschroeven.
