Blum potscharnieren staan bekend om hun hoogwaardige kwaliteit en innovatieve techniek. Deze scharnieren zijn ontworpen door Blum ingenieurs die veel kennis hebben over techniek en altijd op zoek zijn naar nieuwe manieren om unieke functies in hun producten te integreren.
Het bestellen van de juiste Blum potscharnieren kan soms lastig zijn. Daarom hebben we dit artikel voor je opgesteld, zodat je zeker weet dat je de correcte scharnieren bestelt!
Opschroef of inserta potscharnieren?
De eerste keuze die je dient te maken bij het bestellen van Blum potscharnieren, is de keuze tussen Inserta (inpers) of opschroef potscharnieren.
- Opschroef potscharnieren van Blum zijn het eenvoudigst om te monteren. Hierbij worden de scharnieren, zoals de naam al zegt, geschroeft in de kastdeur. Dit kun je eenvoudig doen met Ø3,5x16mm spaanplaatschroeven. Hierdoor hoef je enkel het Ø35mm pot voor te boren.
- Blum inserta potscharnieren maken gebruik van persmontage. Hierbij dienen er naast het Ø35mm gat voor de pot van het scharnier, ook twee Ø8mm gaten geboord te worden. Deze scharnieren hebben naast de pot twee plugjes, die bij het sluiten van de top van het scharnier uitzetten, waardoor het scharnier goed blijft zitten.
Let op: bij het monteren van de inserta potscharnieren adviseren wij altijd gebruik te maken van de Blum boormal 65.059A, of de Blum Ecodrill boormal.
Soft-close, zelfsluitend of zonder veer?
Na je keuze voor de montagewijze, is de sluitingswijze van het scharnier van belang. Je hebt hiervoor drie keuzes:
- Soft-close (Blumotion): soft-close scharnieren hebben een veer in het mechanisme dat de klap van het sluiten van het deurtje opvangt. Dit zorgt ervoor dat je kastdeuren langzaam sluiten, waardoor ze geruislozer en veiliger in gebruik zijn.
- Zelfsluitend: de zelfsluitende scharnieren hebben een veer in het mechanisme die de kastdeur dichttrekt bij het sluiten, zonder demping. Dit type sluiting wordt vaak gebruikt in oudere keukens of kasten.
- Zonder veer: potscharnieren zonder veer worden vaak gebruikt in combinatie met de Blum Tip-on. Hierdoor kun je een greeploze kast maken, die opengaat door zachtjes op de kastdeur te drukken.
Opliggend, half-opliggend of inliggend?
Of je een opliggend, half-opliggend of inliggend potscharnier nodig hebt, is afhankelijk van de positie van de kastdeur ten opzichte van de wanden.
- Opliggend: bij opliggende scharnieren ligt de kastdeur volledig voor de kast
- Half-opliggend: bij half-opliggende scharnieren ligt de kastdeur half voor de zijwanden
Inliggend: bij inliggende scharnieren valt de kastdeur tussen beide zijwanden.
Hoeveel scharnieren heb je nodig?

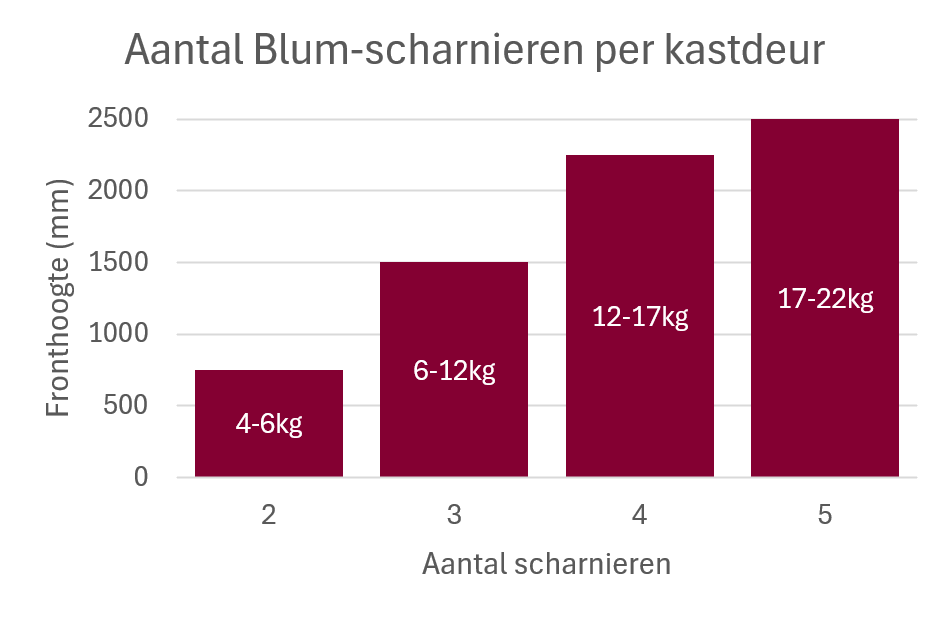

Hoeveel scharnieren je nodig hebt bij de montage van je kastdeur, is afhankelijk van het gewicht en de hoogte van de kast. In onderstaande grafiek zie je snel en eenvoudig hoeveel scharnieren je nodig hebt.
Het aangegeven gewicht in de grafiek is het maximale gewicht van de kastdeur.
Wij adviseren de scharnieren altijd zo ver mogelijk uit elkaar te monteren, om het draagvlak te vergroten.
Welke montageplaat heb je nodig?
Schaf je nieuwe Blum potscharnieren aan en vervang je jouw huidige Blum scharnieren? Dan heb je geen nieuwe montageplaten nodig. In dat geval kun je de oude montageplaten op de kastdeur laten zitten en heb je genoeg aan enkel een nieuw scharnier.
Welk type montageplaat heb je nodig?
Bij het plaatsen van Blum potscharnieren in een nieuwe situatie, heb je de keuze uit de volgende kruismontageplaten:
- 3D-verstelbare kruismontageplaten (aanbevolen): deze montageplaten kun je met behulp van de voorgemonteerde euroschroef verstellen in alle richtingen. Hierdoor kun je kleine afwijkingen in het monteren corrigeren. Om deze reden adviseren wij altijd gebruik te maken van deze montageplaten.
- Standaard kruismontageplaten: deze montageplaten hebben enkel een verstelbare hoogte (-2/+2mm).
- Kruismontageplaten met voorgemonteerde euroschroeven: deze montageplaten hebben voorgemonteerde Ø6,0x8,5 euroschroeven ter bevestiging van de kruismontageplaat. Dit is vooral handig bij het monteren van het scharnier op dunne wanden. Bij het gebruik van deze montageplaten dien je eerste twee Ø5mm gaten in de wand te boren.
Let op: voor het monteren van de kruismontageplaten zonder voorgemonteerde euroschroeven adivseren wij om gebruik te maken van Ø3,5x15mm spaanplaatschroeven van Blum. Deze worden niet standaard meegeleverd.
Welke montageplaatdikte heb je nodig?
De berekening van je benodigde montageplaatdikte is afhankelijk van de aanslagsoort (opliggend, half-opliggend of inliggend) van je potscharnier. In de meeste gevallen volstaat de 0mm montageplaatdikte.
Montageplaatdikte bij opliggende Blum potscharnieren
De verdikking van de montageplaat bij opliggende scharnieren van Blum, is afhankelijk van het frontopdek (zie afbeelding). Zodra je deze weet, kun je in onderstaande afbeelding vinden welke verdikking (MD) er bij deze frontopdekmaat past, en welke boormaat je hiervoor dient te gebruiken.
Bij de keuze uit twee verschillende verdikkingen (bij bijvoorbeeld frontopdek 14mm of 15mm), adviseren wij om te kiezen voor de kleinste montageplaat.
In de meeste gevallen volstaat de 0mm montageplaat.
Montageplaatdikte bij half-opliggende Blum potscharnieren
De verdikking van de montageplaat bij opliggende scharnieren van Blum, is afhankelijk van het frontopdek (zie afbeelding). Dit is de afstand hoe ver de kastdeur voor de zijwand ligt. Zodra je deze weet, kun je in onderstaande afbeelding vinden welke verdikking (MD) er bij deze frontopdekmaat past, en welke boormaat je hiervoor dient te gebruiken.
Bij de keuze uit twee verschillende verdikkingen (bij bijvoorbeeld frontopdek 4,5mm of 5,5mm), adviseren wij om te kiezen voor de kleinste montageplaat.
In de meeste gevallen volstaat de 0mm montageplaat.
Montageplaatdikte bij inliggende Blum potscharnieren
De verdikking van de montageplaat bij opliggende scharnieren van Blum, is afhankelijk van het frontopdek (zie afbeelding). Dit is de grootte van de voeg tussen de zijwand en de kastdeur (als negatief getal). Zodra je deze weet, kun je in onderstaande afbeelding vinden welke verdikking (MD) er bij deze frontopdekmaat past, en welke boormaat je hiervoor dient te gebruiken.
Bij de keuze uit twee verschillende verdikkingen (bij bijvoorbeeld frontopdek -3mm of -4mm), adviseren wij om te kiezen voor de kleinste montageplaat.
In de meeste gevallen volstaat de 0mm montageplaat.
Afdekkappen
Om je scharnieren mooi af te werken, kun je ten slotte nog gebruik maken van afdekkapjes. Hiervoor zijn de volgende opties mogelijk:
- Afdekkap voor scharnierarm half-opliggend en inliggend
- Afdekkap voor scharnierarm opliggend
- Afdekkap voor scharnierpot
Bij de keuze voor een inserta scharnier is het niet nodig om een afdekkap voor de scharnierpot te bestellen, omdat deze in het mechanisme verwerkt zit.
Hulp nodig?
Kom je er na het lezen van dit artikel nog niet uit en heb je hulp nodig? Wij staan voor je klaar om je te helpen! Je kunt ons bereiken door te bellen naar 0519-235056, of stuur ons een mailtje op info@yachtsupplier.nl.
